Għaliex il-linji suwed jidhru ripetutament fl-estrużur? Dan l-artikolu jgħallem kif tiddetermina malajr jekk hijiex ikkawżata minn problema bil-kanna jew bil-kamin.

Linji suwed frekwenti fuq estrużuri huma primarjament ikkawżati minn kontaminazzjoni tal-materja prima, depożiti tal-karbonju fuq it-tagħmir, u komponenti milbusa. Dawn il-kwistjonijiet jeħtieġu investigazzjoni u lokalizzazzjoni skont il-passi hawn taħt.

1. Materja prima u kwistjonijiet ta 'materjal awżiljarju

Din hija l-aktar kawża komuni u għandha tingħata prijorità.

Impuritajiet tal-materja prima: Materja barranija sewda, bħal trab, debris tal-metall, jew masterbatches oħra, jistgħu jiġu introdotti fil-materja prima waqt il-produzzjoni, il-ħażna jew it-trasport.

Umdità jew degradazzjoni tal-materja prima: umdità eċċessiva fil-materja prima tista 'twassal għal karbonizzazzjoni waqt estrużjoni f'temperatura għolja, li tirriżulta fi specks suwed. Degradazzjoni minn ħażna fit-tul tista 'tirriżulta wkoll fil-formazzjoni ta' materjali maħruqa suwed.

Kwistjonijiet ta 'Masterbatch jew addittivi: Dispersjoni fqira tal-masterbatch tista' tirriżulta f'partiċelli agglomerati suwed. Żieda eċċessiva ta 'addittivi (bħal antiossidanti) tista' twassal għal karbonizzazzjoni f'temperaturi għoljin.

2. Depożiti tal-karbonju fi ħdan it-tagħmir: Wara użu fit-tul, materjal residwu jista 'faċilment jibqa' fil-kanna, kamin, jew moffa, li jwassal għall-karbonizzazzjoni u l-formazzjoni ta 'linji suwed.

Tindif mhux komplut waqt ħin ta 'waqfien: Materjal residwu fil-kanna u l-kamin ma jitnaddafx kompletament wara l-ġirja preċedenti. Meta l-magna terġa 'tixgħel, dan il-materjal residwu karbonizza f'temperaturi għoljin u jitħallat mal-materjal il-ġdid. Settings mhux xierqa tal-parametri tal-produzzjoni: It-temperaturi tal-estrużjoni huma għoljin wisq, jaqbżu t-temperatura tal-istabbiltà termali tal-materja prima, li jikkawżaw sħana żejda u karbonizzazzjoni fil-bittija.

Id-diskrepanza tal-veloċità tal-kamin mar-rata tal-għalf: Il-veloċità tal-għalf hija bil-mod wisq, filwaqt li l-veloċità tal-kamin hija mgħaġġla wisq, u tikkawża li l-materjal jibqa 'fil-kanna għal żmien twil wisq, li jwassal għal degradazzjoni termali u karbonizzazzjoni.

3. Ilbes jew Ħsara tal-Partijiet tat-Tagħmir

Fdalijiet tal-metall minn partijiet milbusa jew impuritajiet introdotti minn siġilli bil-ħsara jistgħu wkoll jikkawżaw linji suwed.

Ilbes bil-kamin u l-kanna: Wara użu fit-tul, id-distakk bejn il-kamin u barmiljiżdied, li jagħmilha faċli għall-materjal li jkun maqbud u karbonizzat fil-vojt. Trab tal-metall iġġenerat mill-ilbies jista 'jħallat fil-materjal, u jifforma linji suwed.

Problemi tal-Moffa: Depożiti tal-karbonju jew grif fil-kanal tal-fluss tal-moffa jistgħu jikkawżaw li l-materjal jinqabad u karbonizzat waqt il-fluss. Siġilli tal-moffa bil-ħsara jistgħu jippermettu li impuritajiet esterni jidħlu fil-kanal tal-fluss.

Filtru Clog jew Ħsara: Dewweb filtri li ma ġewx sostitwiti għal żmien twil jistgħu jinstaddu, li jwassal għal fluss ta 'materjal fqir u sħana żejda lokalizzata u karbonizzazzjoni. Filtri bil-ħsara jistgħu jippermettu li l-impuritajiet jidħlu fil-moffa direttament. Huwa rakkomandat li tiċċekkja fl-ordni ta '"materja prima → tindif ta' tagħmir → spezzjoni ta 'aċċessorji". L-ewwel ibdel lott ta 'materja prima ġdida għall-ittestjar. Wara li telimina l-problema tal-materja prima, żarma u naddaf il-kanna, il-kamin u l-moffa, u finalment iċċekkja l-istatus tal-aċċessorji bħall-kamin u l-filtru.

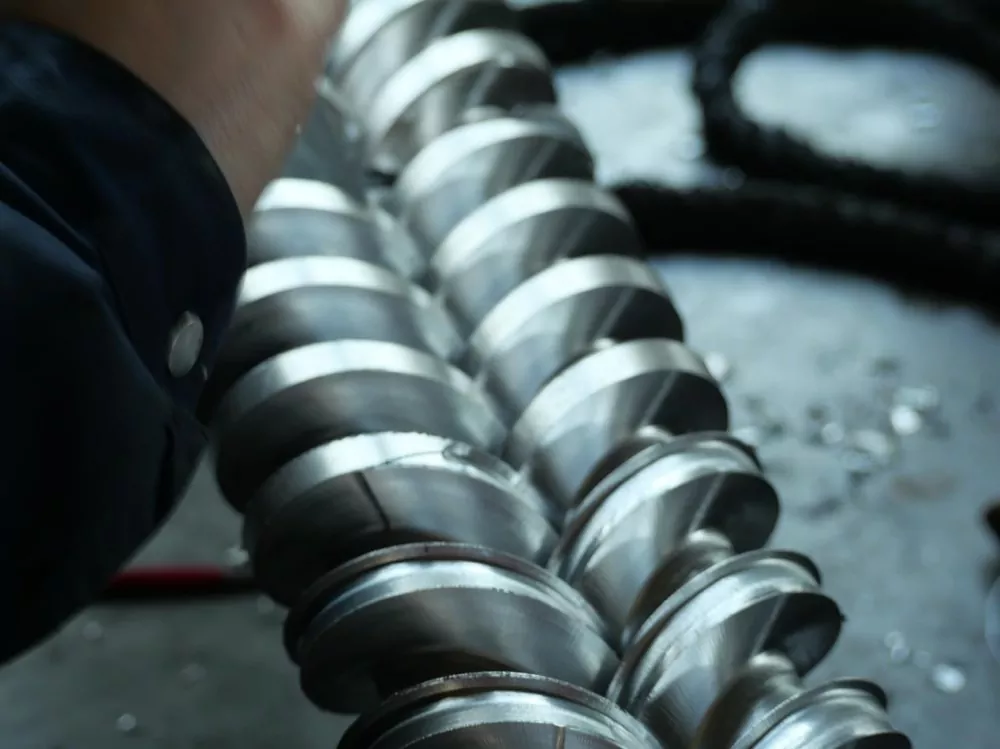

Peress li t-tidwib tal-plastik jgħaddi mill-proċess kollu tal-ġarr, il-kompressjoni u t-tidwib ġewwail-kamin, anke l-iżgħar imperfezzjoni tal-wiċċ tista 'ssir art ta' tnissil għal strixxi suwed. Il-ħruxija tal-wiċċ komuni fil-viti konvenzjonali tagħmilha faċli għall-materjal li jinqabad fil-vojt tal-ħajt waqt rotazzjoni b'veloċità għolja. Dan, flimkien ma 'tisħin ripetut, jifforma prodotti charred, li fl-aħħar mill-aħħar jikkawża strixxi suwed fil-prodott lest.

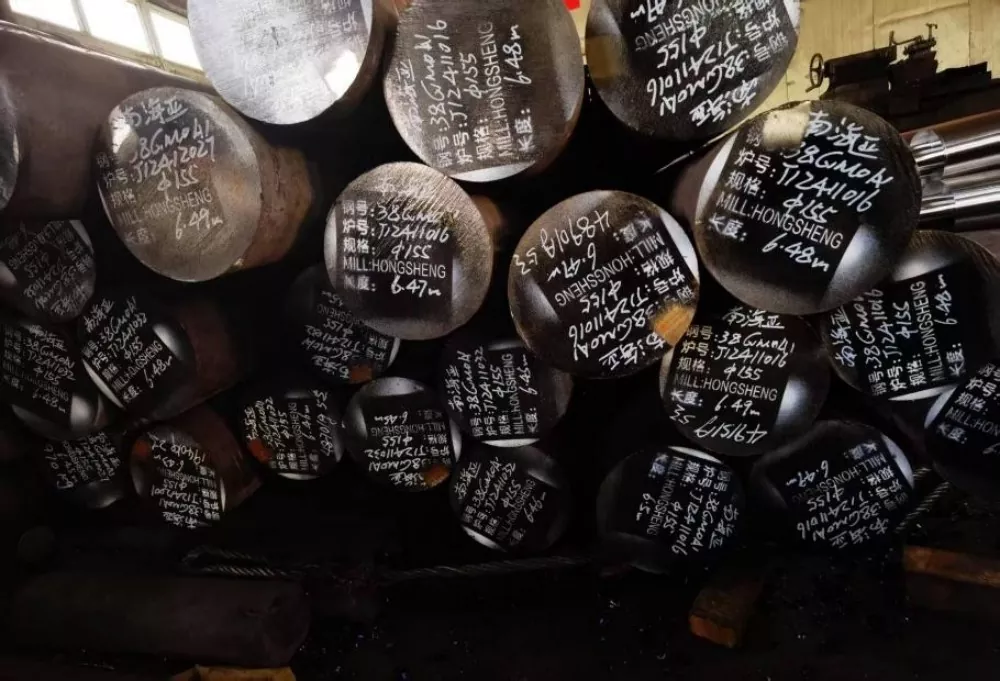

L-għażla tal-materjal hija wkoll kruċjali. Il-viti tagħna huma magħmula minn azzar liga nitrurat 38CrMoALA ta 'kwalità għolja. Dan jgħaddi minn trattament ta 'quenching u nitriding ta' sebat ijiem, li jirriżulta f'saff ta 'nitrur ta' ħxuna ta '0.50-0.70mm u ebusija tal-wiċċ ta' HV950-1050. Dawn il-proprjetajiet tal-materjal jiżguraw reżistenza eċċellenti għall-ilbies anke f'temperaturi ta 'madwar 200 °C, u jestendu l-ħajja tas-servizz tal-kamin b'mill-inqas wieħed minn ħamsa meta mqabbla ma' prodotti konvenzjonali. Dan jipprevjeni l-akkumulazzjoni tal-materjal fil-kantunieri mejta minħabba l-użu tal-wiċċ fuq użu estiż.

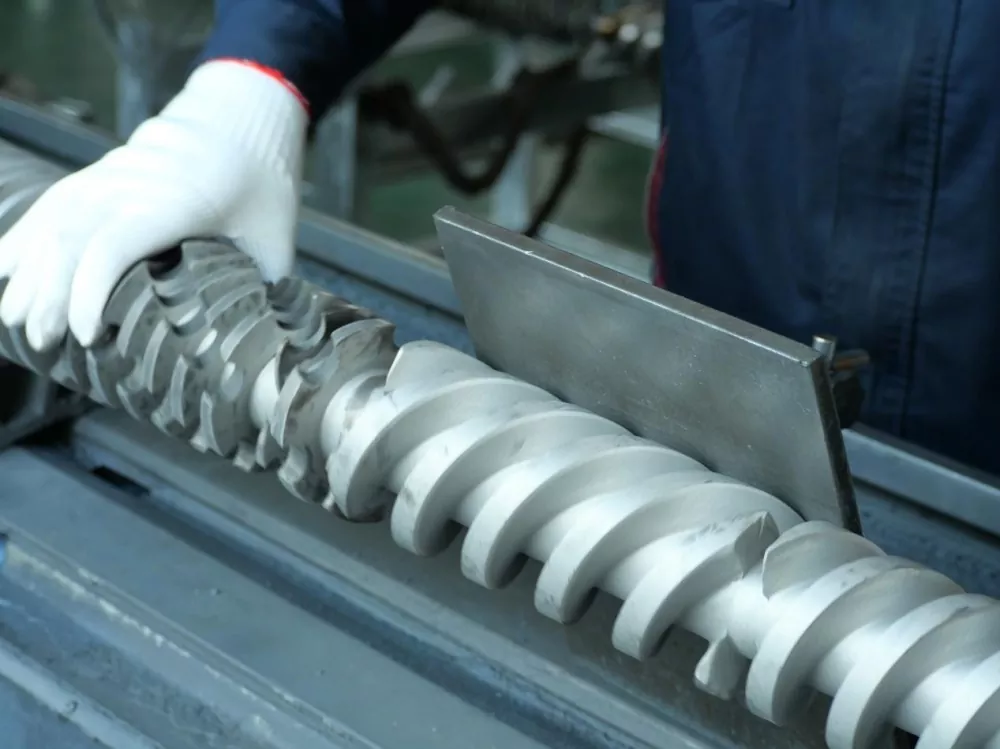

Permezz ta 'magni ta' preċiżjoni, il-kamin jikseb finitura tal-wiċċ ta 'grad mera ta' Ra0.4 mikron, bosta drabi ogħla mill-istandard tal-industrija. Dan jittraduċi għal differenza fl-għoli ta 'mhux aktar minn 0.4 mikron għal kull millimetru ta' tul tal-wiċċ tal-kamin, biss 1/200th tad-dijametru ta 'xagħar uman. Dan il-wiċċ ultra-lixx inaqqas b'mod sinifikanti r-riskju ta 'żamma tal-materjal u jelimina l-mogħdija għal strixxi suwed fl-ewwel lok.
